创建服务器与客户端

准备工作​

在配置低代码多工站系统之前，请先准备好以下软件及物料：

  1. 低代码控制系统软件，一套。控制器在发给客户使用之前，低代码控制系统软件会默认安装在D盘的Ftp文件夹的目录下，客户可以根据需求配置低代码多工站系统。
  2. Janus边缘计算系统，一套。在客户提供的服务器上安装边缘计算系统，通过访问部署在服务器上的地址(请用谷歌浏览器或微软Edge浏览器访问)，输入相应的设置账号和密码即可访问边缘计算系统，在Janus边缘计算系统里的流程管理界面通过创建工程-添加控制器（勾选启用工位配置，此时工位数量即设置客户端设备的数量）-配置控制器资源（包括轴资源和IO资源）- 更多 - 生成配置 -下发配置到控制系统可以实现控制系统轴参数以及IO参数资源配置。

创建服务器与客户端​

提示

如果控制器在出货前已经根据项目需求创建好服务器与客户端，可以跳过本步骤。

确认整线设备具体要画分成多少个工站，根据工站创建服务器与客户端。下面以两个客户端为例，即一个服务器和两个客户端的服务器系统模式。

  1. 把D:\Ftp\EasyAutoSystem文件目录下的System文件夹名称更名为Server即多工站系统一个服务器的系统模式。

注意

服务器的系统文件夹System的名称只能更名为Server，不可以自己随意命名更改，否则无法利用Janus平台直接生成客户端系统文件夹Station_1和Station_2

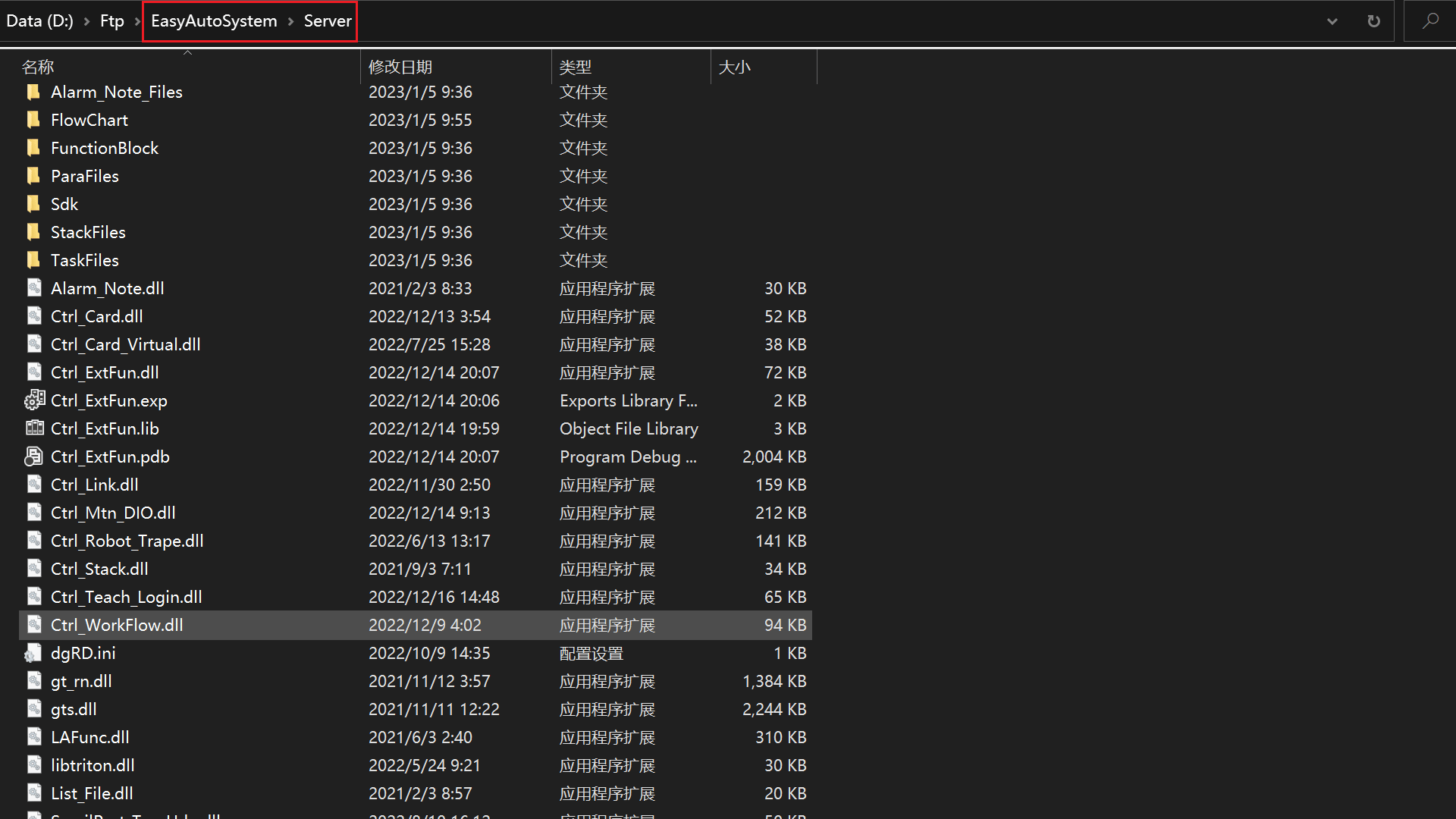

  1. 完成上述更改后，在Server文件夹的目录下更改对应的系统可执行程序AutoSys_PC.exe的名称重命名为Server.exe。更改完名称的服务器系统可执行程序的名称如下图所示：

注意

服务器的系统可执行程序AutoSys_PC.exe的名称只能更名为Server.exe，不可以自己随意命名更改，否则无法利用Janus平台直接生成客户端系统文件夹Station_1和Station_2

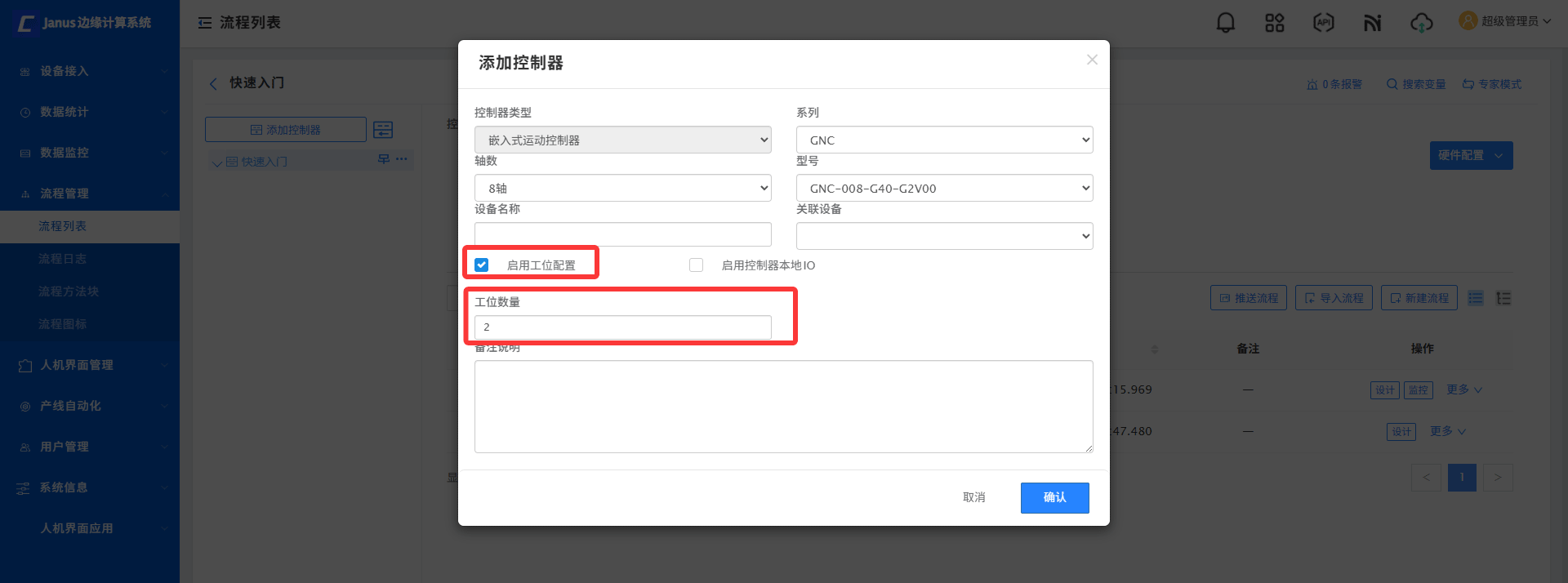

  1. 登录进入Janus边缘计算系统，在流程管理 → 流程列表中创建工程并点击添加控制器，在对话框中勾选启用工位配置并输入工位数量（本示例以两个工站为例，则输入2），

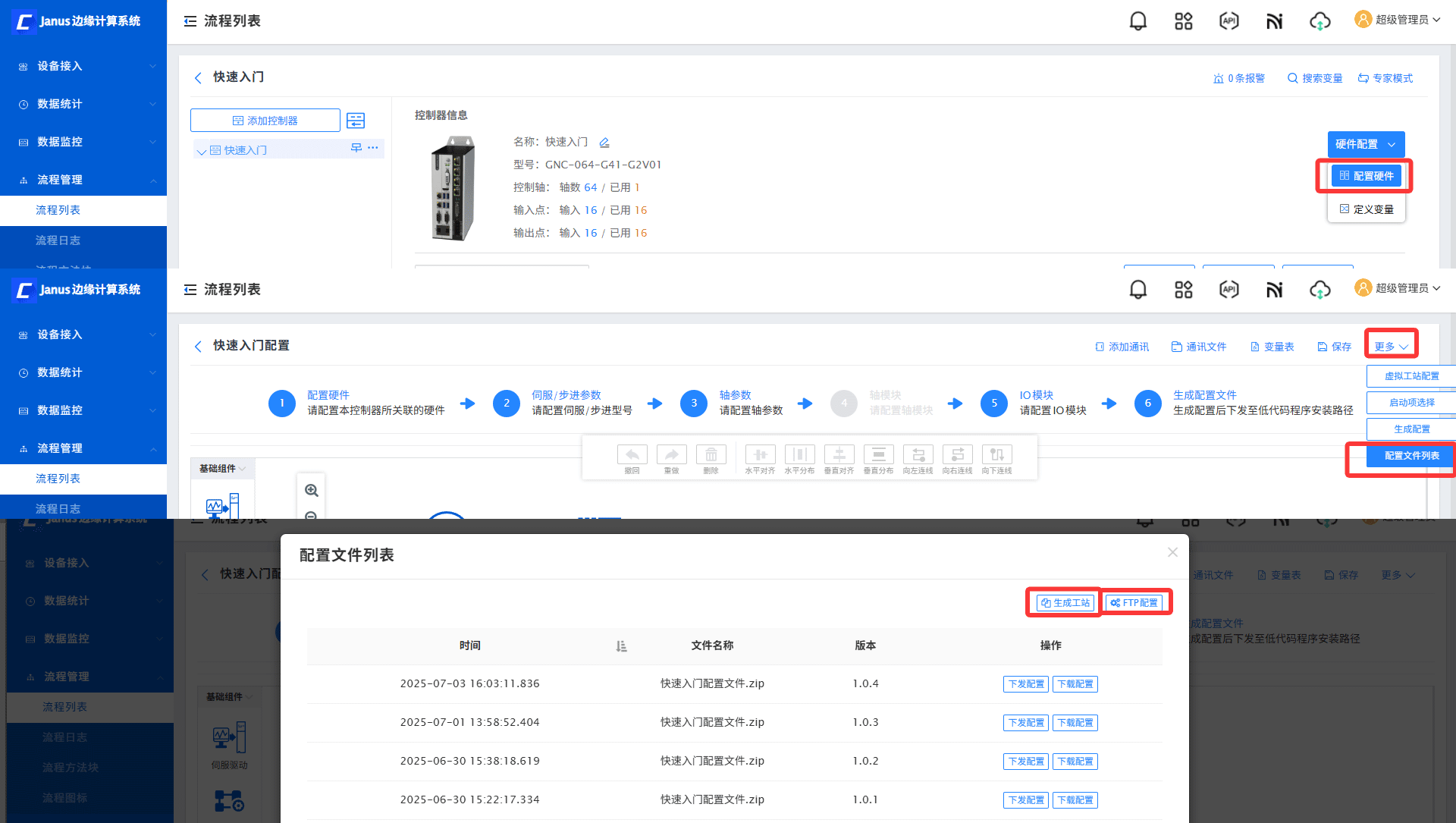

  1. 进入 硬件配置 → 更多 → 配置文件列表 ，完成FTP配置后，点击生成工站。

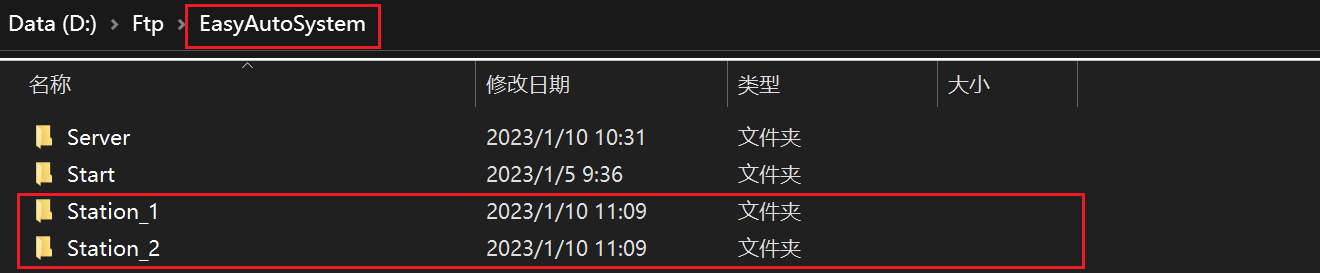

生成工站的客户端系统文件夹如下图所示：

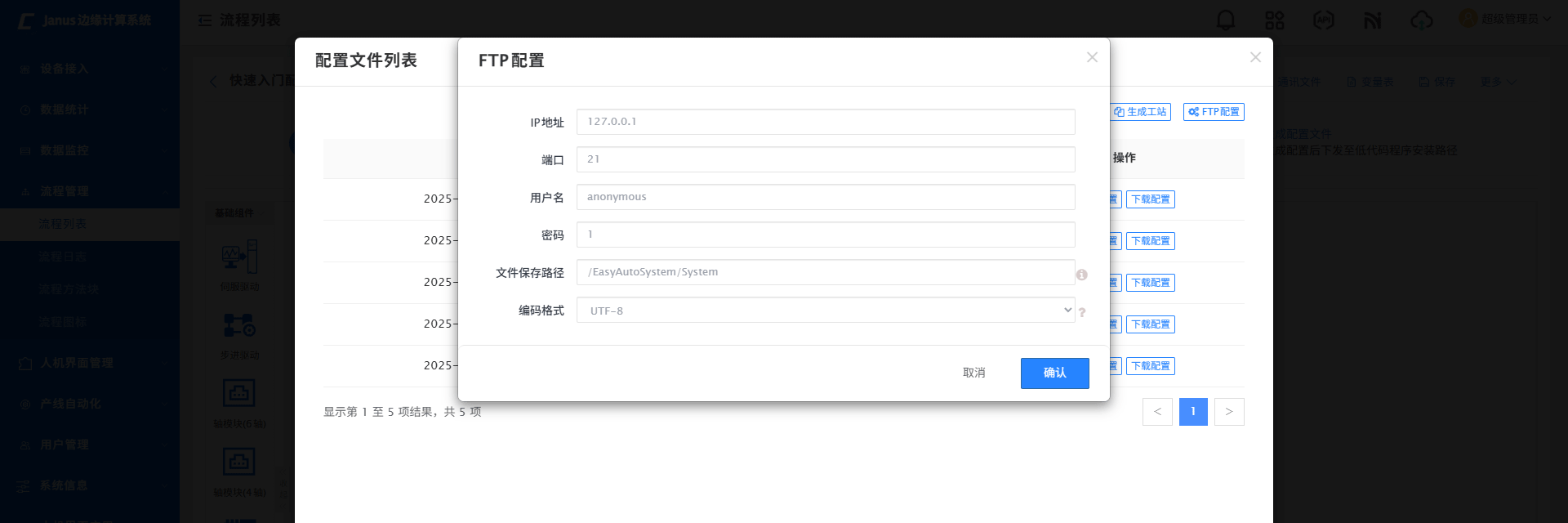

FTP配置

目的是在配置文件列表里点击生成工站的时候可以通过低代码系统FTP服务的路径直接生成多工站系统的工站，生成工站的数量取决于在添加控制器时启用工站配置设置的工站数量。

注意：配置Ftp服务文件保存路径中填入Ftp文件夹内的相对路径即可，即/EasyAutoSystem/System，服务器设备Server的编码格式必须为UTF-8，否则无法在低代码系统D:\Ftp\EasyAutoSystem文件夹目录下成功生成Station_1和Station_2工站系统文件夹。
