下发流程配置

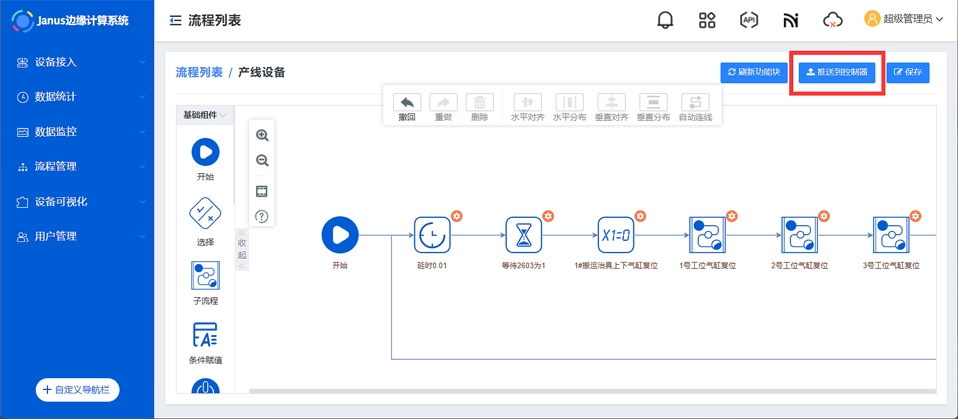

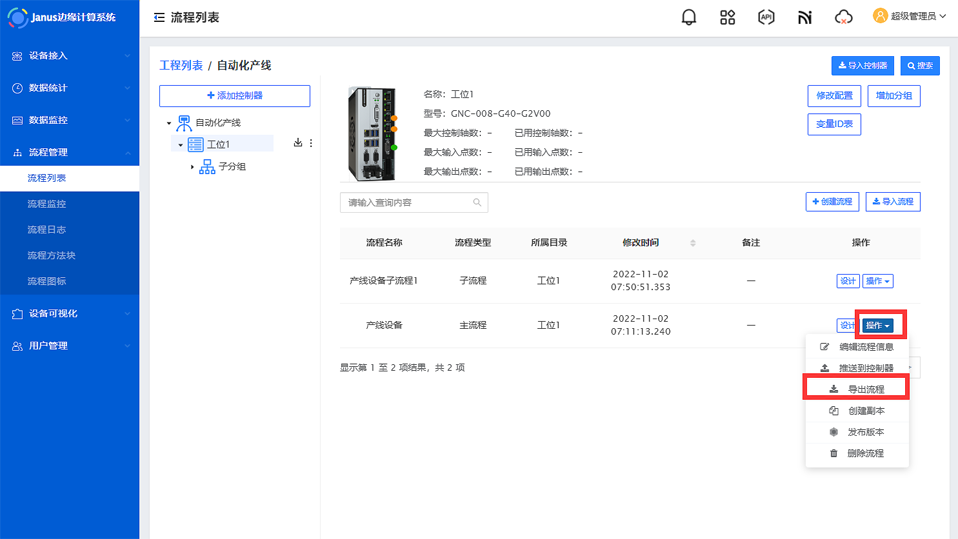

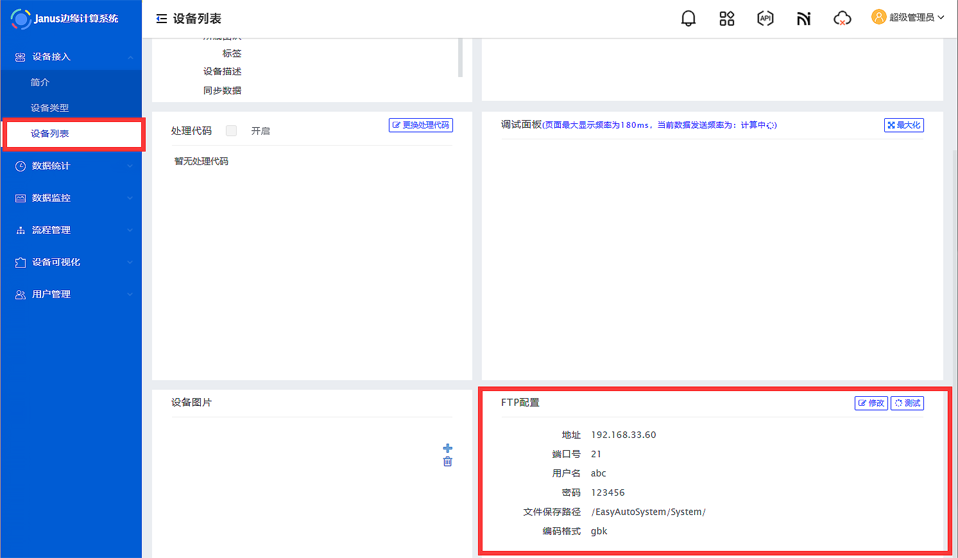

在建立流程图以及配置Ftp服务之后，点击推送流程进入到下发配置的界面，可以设置流程图下发到控制器的执行参数。

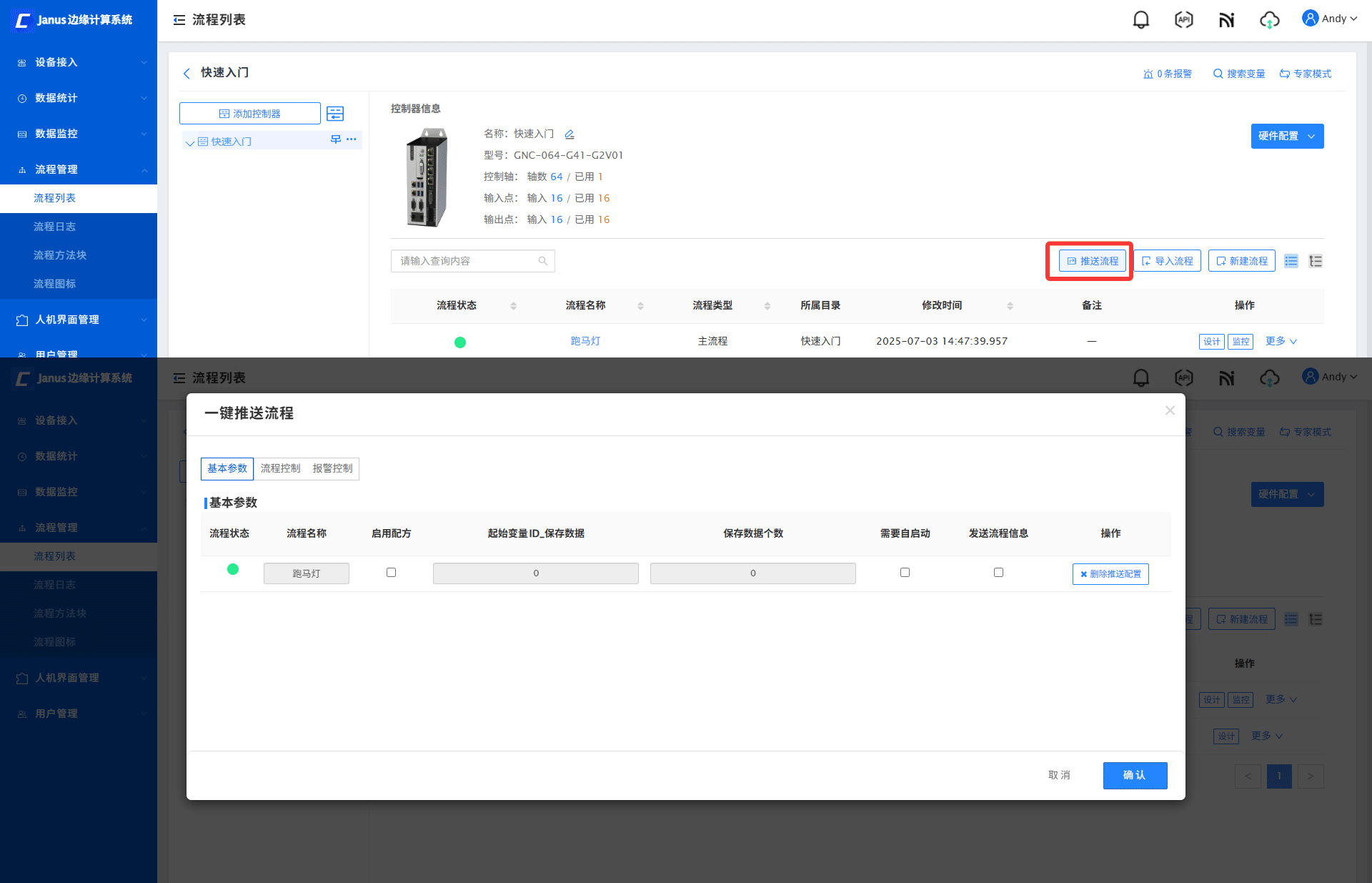

基本参数

如上图所示，流程分为自启动（系统启动后自动执行）程序，和非自启动程序（需要在自动模式下指定启动方式）。

• 流程状态：如果灯是绿色表示该流程没有任何错误可以正常下发到低代码控制系统，如果灯是红色表示该流程有错误并且错误部分会以红色显示，不可以正常下发到低代码控制系统。
• 启用配方：如果勾选此项，则表示启用配方功能，启用配方一般用在控制系统有多种产品类型需要随时切换的时候使用，就可以使用启用配方，把数据自动存盘。
• 起始变量ID_保存数据和保存数据个数：配置了需要保存到本地硬盘的变量信息（数据变化时自动存盘）。
• 需要自启动：如果勾选此项，则表示该流程为自启动程序，一般自启动程序只用来做简单的数据初始化，不做为运动控制的程序。
• 发送流程信息：如果勾选此项，则表示该流程需要发送流程信息，一般需要在Janus监控相关流程的信息时，就需要启用此功能。

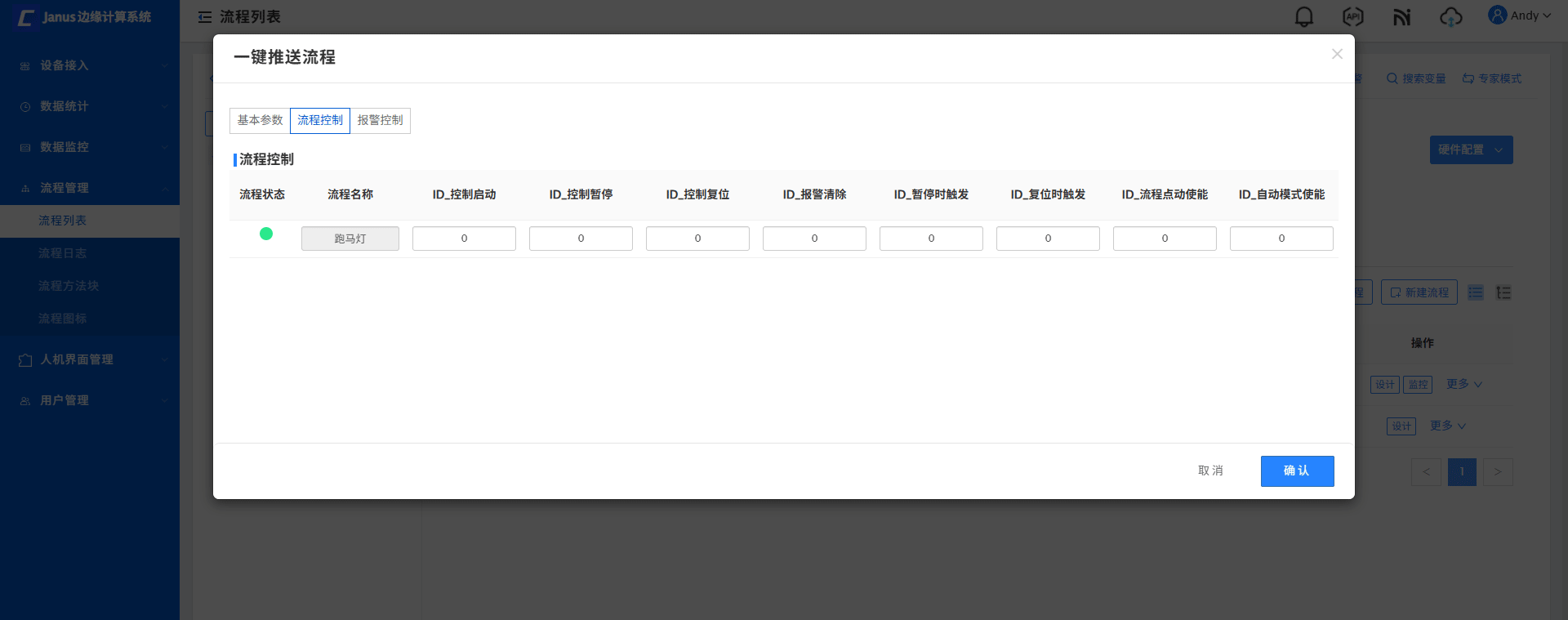

流程控制

如上图所示：

• 变量ID_控制启动：表示指定变量内的值为1，则启动该流程；
• 变量ID_控制暂停、变量ID_控制复位、变量ID_报警清除：与变量ID_控制启动同理；
• 变量ID_暂停时触发、变量ID_复位时触发：顾名思义就是在该流程暂停时或者复位时可以对其他的变量条件做处理；
• 变量ID_流程点动使能（上升沿）：表示指定变量内的值每次为1时，流程相应的执行一步；
• 变量ID_自动模式使能：表示指定变量内的值为1时，则该流程处于自动模式下；

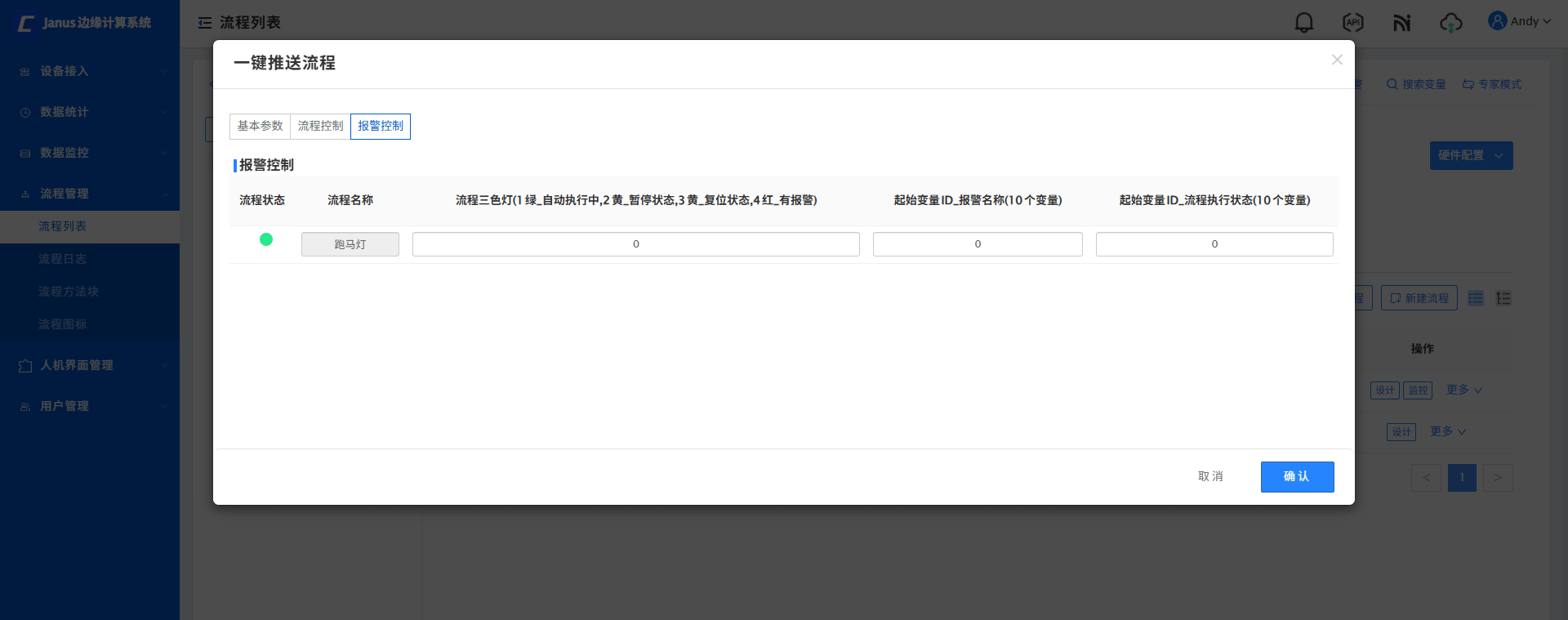

报警控制

• 变量ID_控制该流程三色灯：即流程三色灯
  • 为1时，表示该流程处于自动运行状态；
  • 为2时，表示该流程处于暂停状态；
  • 为3时，表示该流程处于复位状态；
  • 为4时，表示该流程处于报警状态。
• 起始变量ID_报警名称（10个变量）：即报警名称，设置该流程报警名称时需要预留10个变量作为该流程的报警信息显示，而该栏位只需要填入起始变量ID即可。
• 起始变量ID_流程执行状态（10个变量）：即流程执行状态，设置该流程的流程执行状态时需要预留10个变量作为该流程的流程状态信息显示，而该栏位只需要填入起始变量ID即可。

备注

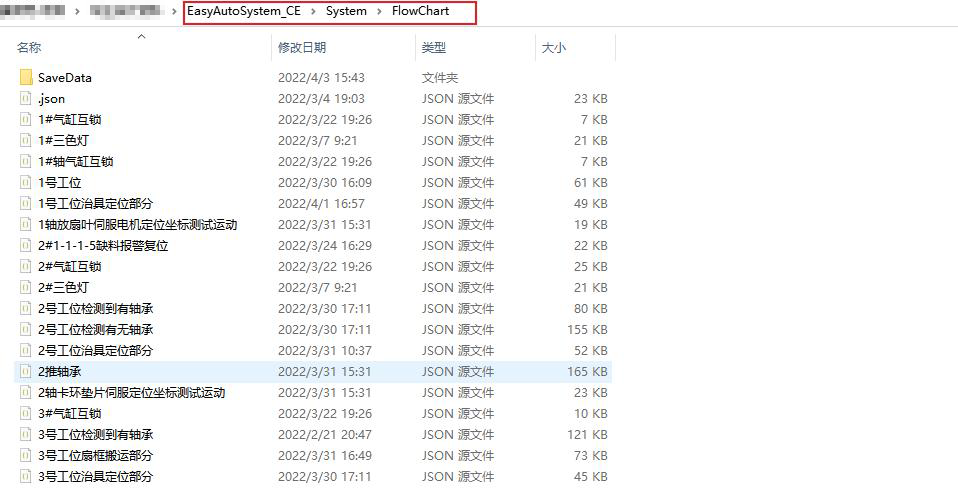

更改此流程图配置文件，需重启软件生效。更新流程图文件，复位流程后生效。
